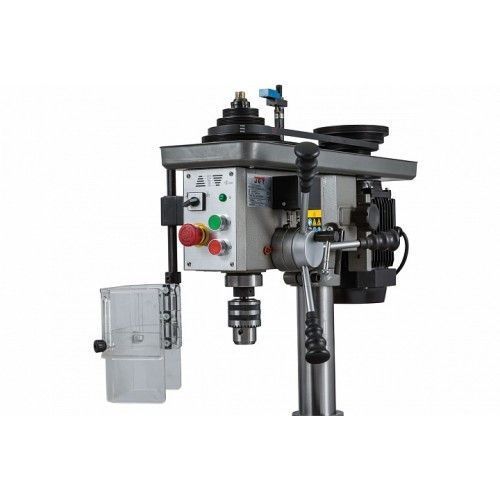

Свердлильно-різьбонарізний верстат 400В (0.75 кВ) JET IDTP-16
Опис:
- Свердлильно-різьбонарізний верстат IDTP-16 призначений для свердління отворів і нарізування різьби. Верстат оснащений асинхронним двигуном потужністю 0,5 кВт і забезпечує нарізування різьби до М12 у режимі тривалих навантажень.

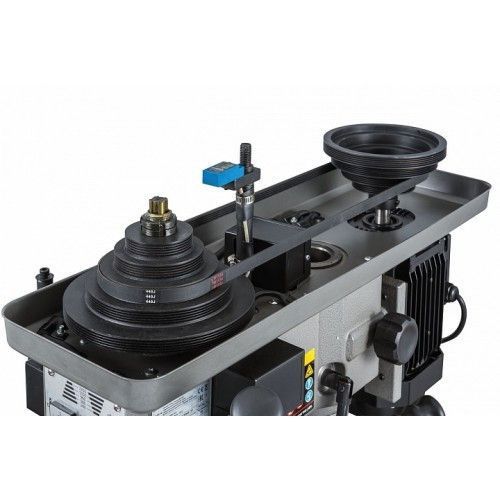

- Привід верстата ремінний. Для зміни швидкості обертання шпинделя використовується шків із п'ятьма струмками. Зміна частоти обертання шпинделя здійснюється перестановкою приводного ременя на шківах, що дозволяє встановити швидкість обертання від 200 до 2250 об/хв.
- Основа та робочий стіл виготовлені із сірого чавуну. Верстат встановлюється на верстак або стіл і фіксується болтами, що сприяє зменшенню вібрацій під час роботи. Робочий стіл має можливість регулювання по висоті та повороту.

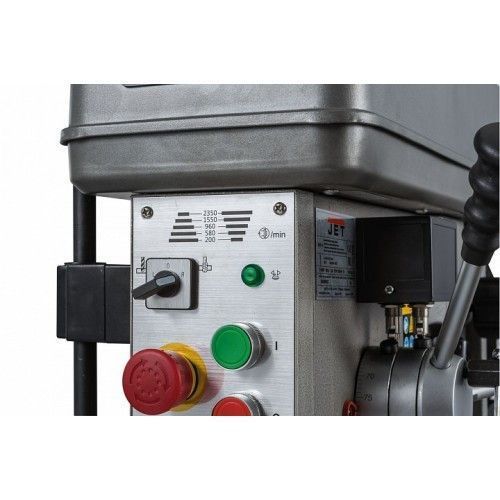

- Управління верстатом розташоване на передній панелі.
Передбачено два режими роботи:
- Свердління – для виконання отворів діаметром до 16 мм у сталі та до 18 мм у чавуні.
- Нарізування різьби – верстат автоматично змінює напрямок обертання шпинделя після досягнення встановленої глибини. Глибина задається оператором за допомогою ноніуса зі шкалою та після налаштування фіксується. При досягненні заданої глибини спрацьовує кінцевий вимикач, який вмикає реверс шпинделя.
Верстат комплектується свердлильним патроном і дорном під конус шпинделя МК-2.
Особливості:
- Ремінний привід.
- Асинхронний двигун.
- П'ять швидкостей обертання шпинделя.
- Автоматичний реверс при нарізуванні різьби.
- Регулювання глибини нарізування різьби.
- Чавунна основа та робочий стіл.
- Регулювання столу по висоті та можливість його повороту.
- Комплектується патроном і дорном МК-2.
Технічні характеристики IDTP-16
| Тип приводу | ремінний |
| Напруга, В | 400 |
| Потужність двигуна, кВт | 0,5 |
| Споживана потужність (S6 40%), кВт | 0,75 |
| Конус шпинделя | МК-2 |
| Хід пінолі шпинделя, мм | 98 |
| Виліт шпинделя, мм | 203 |
| Частота обертання шпинделя, об/хв | 200–2250 |
| Кількість швидкостей шпинделя | 5 |
| Максимальний діаметр свердління в сталі, мм | 16 |
| Максимальний діаметр свердління в чавуні, мм | 18 |
| Максимальний діаметр різьби | М12 |
| Автореверс | є |
| Автоподача | ні |
| Пристрій подачі СОЖ | ні |
| Відстань шпиндель-стіл, мм | 255 |
| Відстань шпиндель-основа, мм | 500 |
| Розмір столу, мм | 246 × 278 |
| Кількість Т-подібних пазів столу | 2 |
| Розмір Т-подібного паза, мм | 13,5 |
| Розмір основи, мм | 340 × 520 |
| Робоча зона основи, мм | 258 × 275 |
| Діаметр стійки, мм | 70 |
| Габарити (ДхШхВ), мм | 710х410х1025 |
| Маса, кг | 93 |
