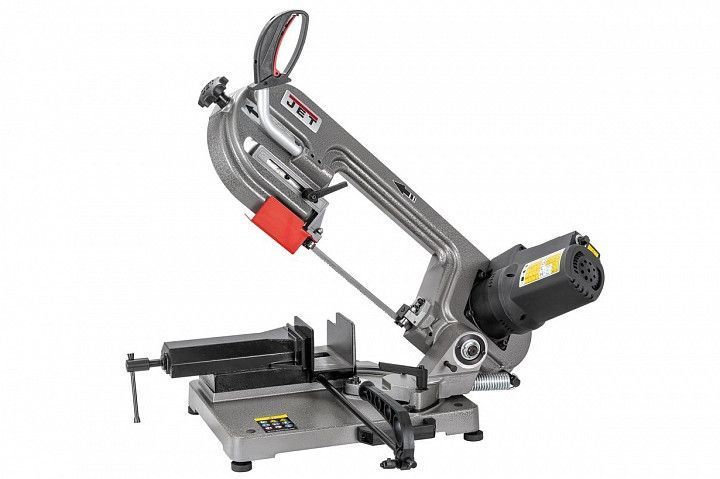

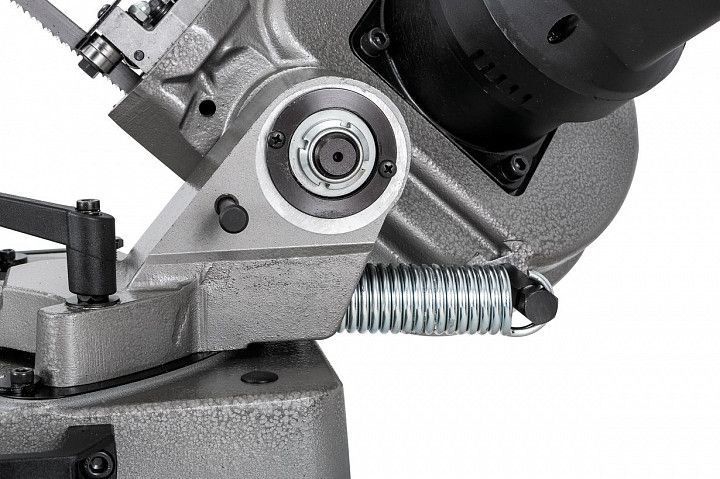

JET 350V являє собою модель стрічкопильного верстата, розробленого для використання в домашніх умовах, для дрібносерійного виробництва на підприємствах. Важка лита пильна рама забезпечує необхідне притискне зусилля в момент пиляння. Наявність пружини дозволяє компенсувати зусилля оператора при підйомі і опусканні пильної рами. Верстат розрахований на обробку круглих заготовок діаметром до 150 мм. Модель має поворотну раму, відповідаючи європейського типу. Шкала дозволяє здійснити точну установку рами в діапазоні 0-60 0. Опускання рами здійснюється безпосередньо оператором.

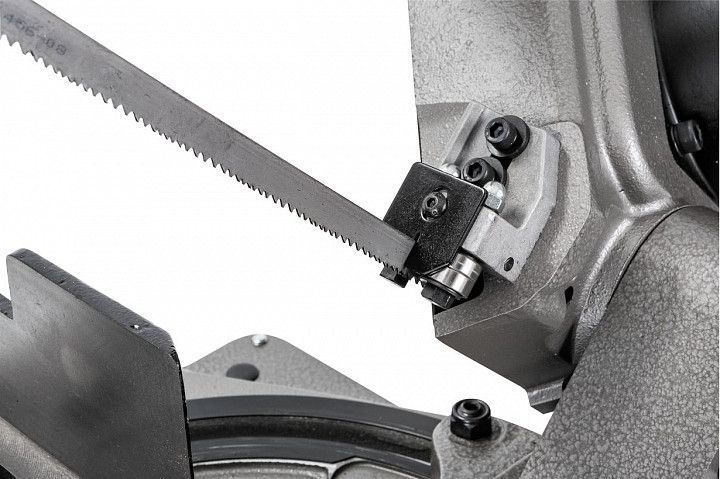

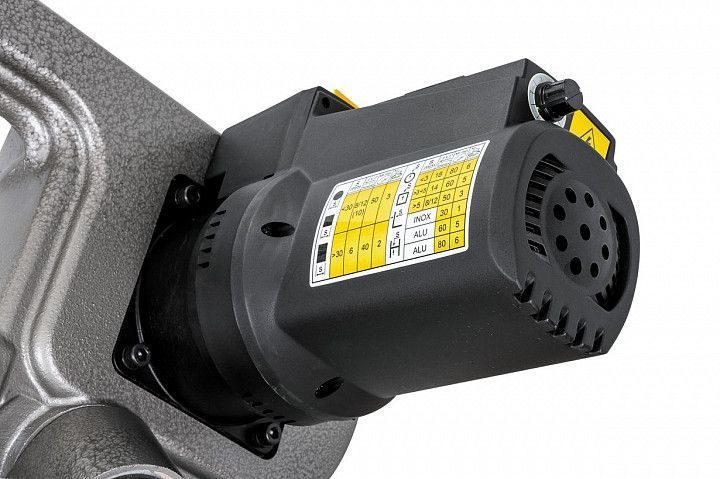

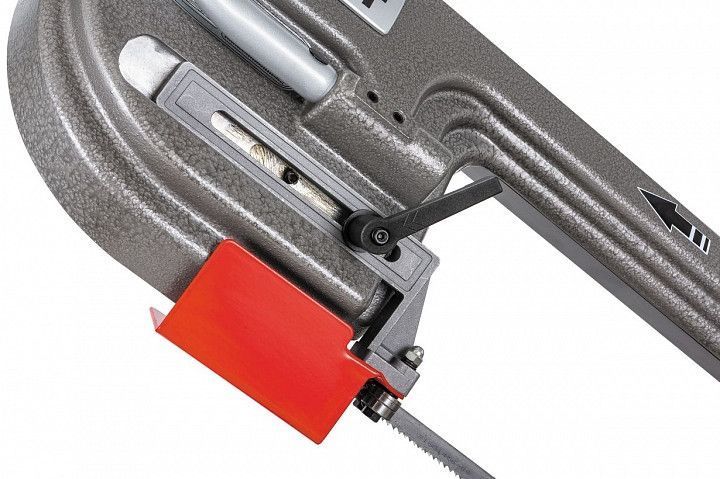

Модель обладнана економічним електродвигуном потужністю 1,5 кВт. Верстат має плавне регулювання швидкості руху полотна, що забезпечується роботою частотного перетворювача. Пристрій дає змогу змінювати рух стрічкового полотна в діапазоні 30-80 м/хв. Якість розпилу забезпечується напрямними, що регулюють прохід полотна. Напрямні вільно пересуваються по рамі залежно від діаметра заготовки, що зменшує відвід полотна. Точність розпилу забезпечується наявністю в конструкції підшипників, встановлених у напрямних, які забезпечують позиціювання стрічкового полотна строго у вертикальному положенні щодо заготовки. Натяг стрічкового полотна регулюється маховиком, ручним способом.
Установка і кріплення заготовок на верстат виконується за допомогою механічних лещат. Кінцевий упор дає змогу скоротити час на встановлення заготовки під час повторення однотипної операції.
У процесі роботи місце розпилу, робоча поверхня стрічкового полотна підлягає ручній обробці СОЖ. Вага верстата становить 30 кг, має компактні габарити і зручний для транспортування, переміщення з місця на місця.
Особливості J-350V:
- верстат європейського типу;
- ручне опускання пильної рами;
- невелика вага, зручні габарити;
- розпилювання круглих та профільних заготовок під різним кутом;
- регулювання руху стрічкового полотна.
Технічні характеристики J-350V
| Виробник | JET |
| Напруга, В | 230 |
| Різання під кутом (діапазон повороту пильної рами) | 0º/+60º |
| Макс. Ø обробки при 90, мм | 150 |
| Потужність двигуна, кВт | 1.5 |
| Зона обробки при 90° | Ø150 мм, □150х140 мм |
| Зона обробки при + 45° праворуч | Ø130 мм, □100х100 мм |
| Зона обробки при + 60° праворуч | Ø70 мм, □70х65 мм |
| Розміри стрічкового полотна, мм | 13х0,65х1735 |
| Швидкість руху полотна, м/хв | 30-80, плавно |
| Ширина стрічкового полотна, мм | 13 |
| Габарити (ДхШхВ), мм | 1000х430х495 |
| Маса, кг | 30 |
| Габарити в упаковці (ДхШхВ), см | 105х45.7х55.5 |
| Маса в упаковці, кг | 33 |
